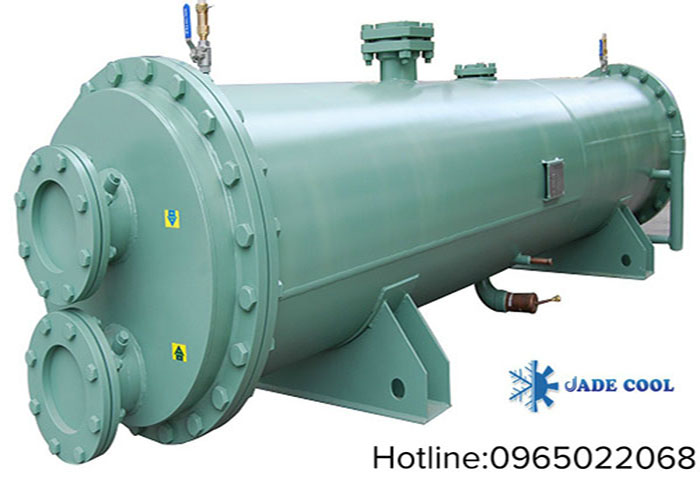

-Bình ngưng tụ ống chùm nằm ngang

 Bình ngưng ống chùm nằm ngang là thiết bị ngưng tụ được sử dụng rất phổ biến cho các hệ thống máy và thiết bị lạnh hiện nay. Môi chất sử dụng có thể là amôniắc hoặc frêôn. Đối bình ngưng NH₃ các ống trao đổi nhiệt là các ống thép áp lực C₂₀ còn đối với bình ngưng frêôn thường sử dụng ống đồng có cánh về phía môi chất lạnh.

  Cấu tạo bình ngưng sử dụng trong các hệ thống lạnh NH₃. Bình ngưng có thân hình trụ nằm ngang làm từ vật liệu thép CT₃, bên trong là các ống trao đổi nhiệt bằng thép áp lực C₂₀. Các ống trao đổi nhiệt được hàn kín hoặc núc lên hai mặt sàng hai đầu. Để có thể hàn hoặc núc các ống trao đổi nhiệt vào mặt sàng, nó phải có độ dày khá lớn từ 2030mm. Hai đầu thân bình là các nắp bình. Các nắp bình tạo thành vách phân dòng nước để nước tuần hoàn nhiều lần trong bình ngưng. Mục đích tuần hoàn nhiều lần là để tăng thời gian tiếp xúc của nước và môi chất; tăng tốc độ chuyển động của nước trong các ống trao đổi nhiệt nhằm nâng cao hệ số toả nhiệt alpha. Cứ một lần nước chuyển động từ đầu này đến đầu kia của bình thì gọi là một pass. Ví dụ bình ngưng 4 pass, là bình có nước chuyển động qua lại 4 lần. Một trong những vấn đề cần quan tâm khi chế tạo bình ngưng là bố trí số lượng ống của các pass phải đều nhau, nếu không đều thì tốc độ nước trong các pass sẽ khác nhau, tạo nên tổn thất áp lực không cần thiết.

 Các trang thiết bị đi kèm theo bình ngưng gồm: van an toàn, đồng hồ áp suất với khoảng làm việc từ 0  30 kG/cm² là hợp lý nhất, đường ống gas vào, đường cân bằng, đường xả khí không ngưng, đường lỏng về bình chứa cao áp, đường ống nước vào và ra, các van xả khí và cặn đường nước. Để gas phân bố đều trong bình trong quá trình làm việc đường ống gas vào phân thành 2 nhánh bố trí 2 đầu bình và đường ống lỏng về bình chứa nằm ở tâm bình.

 Nguyên lý làm việc của bình như sau: Gas từ máy nén được đưa vào bình từ 2 nhánh ở 2 đầu và bao phủ lên không gian giữa các ống trao đổi nhiệt và thân bình. Bên trong bình gas quá nhiệt trao đổi nhiệt với nước lạnh chuyển động bên trong các ống trao đổi nhiệt và ngưng tụ lại thành lỏng. Lỏng ngưng tụ bao nhiêu lập tức chảy ngay về bình chứa đặt bên dưới bình ngưng. Một số hệ thống không có bình chứa cao áp mà sử dụng một phần bình ngưng làm bình chứa. Trong trường hợp này người ta không bố trí các ống trao đổi nhiệt phần dưới của bình. Để lỏng ngưng tụ chảy thuận lợi phải có ống cân bằng nối phần hơi bình ngưng với bình chứa cao áp.

  Từ bình ngưng người ta thường trích đường xả khí không ngưng đưa đến bình xả khí, ở đó khí không ngưng được tách ra khỏi môi chất và thải ra bên ngoài. Trong trường hợp trong bình ngưng có lọt khí không ngưng thì áp suất ngưng tụ sẽ cao hơn bình thường, kim đồng hồ thường bị rung.

  Các nắp bình được gắn vào thân bằng bu lông. Khi lắp đặt cần lưu ý 2 đầu bình ngưng có khoảng hở cần thiết để vệ sinh bề mặt bên trong các ống trao đổi nhiệt. Làm kín phía nước bằng roăn cao su, đường ống nối vào nắp bình bằng bích để có thể tháo khi cần vệ sinh và sửa chữa.

Trong quá trình sử dụng bình ngưng cần lưu ý:

- Định kỳ vệ sinh bình để nâng cao hiệu quả làm việc. Do quá trình bay hơi nước ở tháp giải nhiệt rất mạnh nên tạp chất tích tụ ngày một nhiều, khi hệ thống hoạt động các tạp chất đi theo nước vào bình và bám lên các bề mặt trao đổi nhiệt làm giảm hiệu quả trao đổi nhiệt. Vệ sinh bình có thể thực hiện bằng nhiều cách: ngâm Na₂CO₃ hoặc NaOH để tẩy rửa, sau đó cho nước tuần hoàn nhiều lần để vệ sinh. Tuy nhiên cách này hiệu quả không cao, đặc biệt đối với các loại cáu cặn bám chặt lên bề mặt ống. Có thể vệ sinh bằng cơ khí như buộc các giẻ lau vào dây và hai người đứng hai phía bình kéo qua lại nhiều lần. Khi lau phải cẩn thận, tránh làm xây xước bề mặt bên trong bình, vì như vậy cặn bẫn lần sau dễ dàng bám hơn.

- Xả khi không ngưng.

Khí không ngưng lọt vào hệ thống làm tăng áp suất ngưng tụ do đó cần thường xuyên kiểm tra và tiến hành xả khí không ngưng bình.
