Chiller là gì?

Chiller hay máy làm lạnh nước Chiller là máy để sản xuất nước lạnh cung cấp tới tải của các công trình. Máy Chiller thường được lắp đặt tại các siêu thị hay các nhà máy.

Hệ thống máy lạnh Chiller còn được biết đến với tên gọi điều hòa trung tâm Chiller. Đây là loại máy sản sinh ra nguồn lạnh để làm lạnh thực phẩm, các đồ vật. Hệ thống Chiller là loại máy được dùng sản xuất nước lạnh dùng cho hệ thống điều hòa trung tâm, sử dụng nước là chất tải lạnh.

Hệ thống Chiller gồm 4 máy chính: máy nén, thiết bị ngưng tụ, van tiết lưu, thiết bị bay hơi. Ngoài ra, còn một số thiết bị phụ khác. Hệ thống máy lạnh Chiller sản xuất theo cụm không tách rời và phải đạt chuẩn ARI.

Việc phân loại hệ thống này dựa vào nhiều cách khác nhau : theo máy nén (ly tâm, xoắn ốc, piston, trục vít), theo thiết bị giải nhiệt gió, theo thiết bị giải nhiệt nước, loại thiết bị hồi nhiệt,…

  Các hệ thống làm lạnh Chiller

- Có 2 loại hệ thống làm lạnh Chiller phổ biến: Chiller giải nhiệt gió và Chiller giải nhiệt nước

Phân biệt hệ thống làm lạnh Chiller giải nhiệt gió (Air Cooling Chiller) và Chiller giải nhiệt nước (Water Chiller)

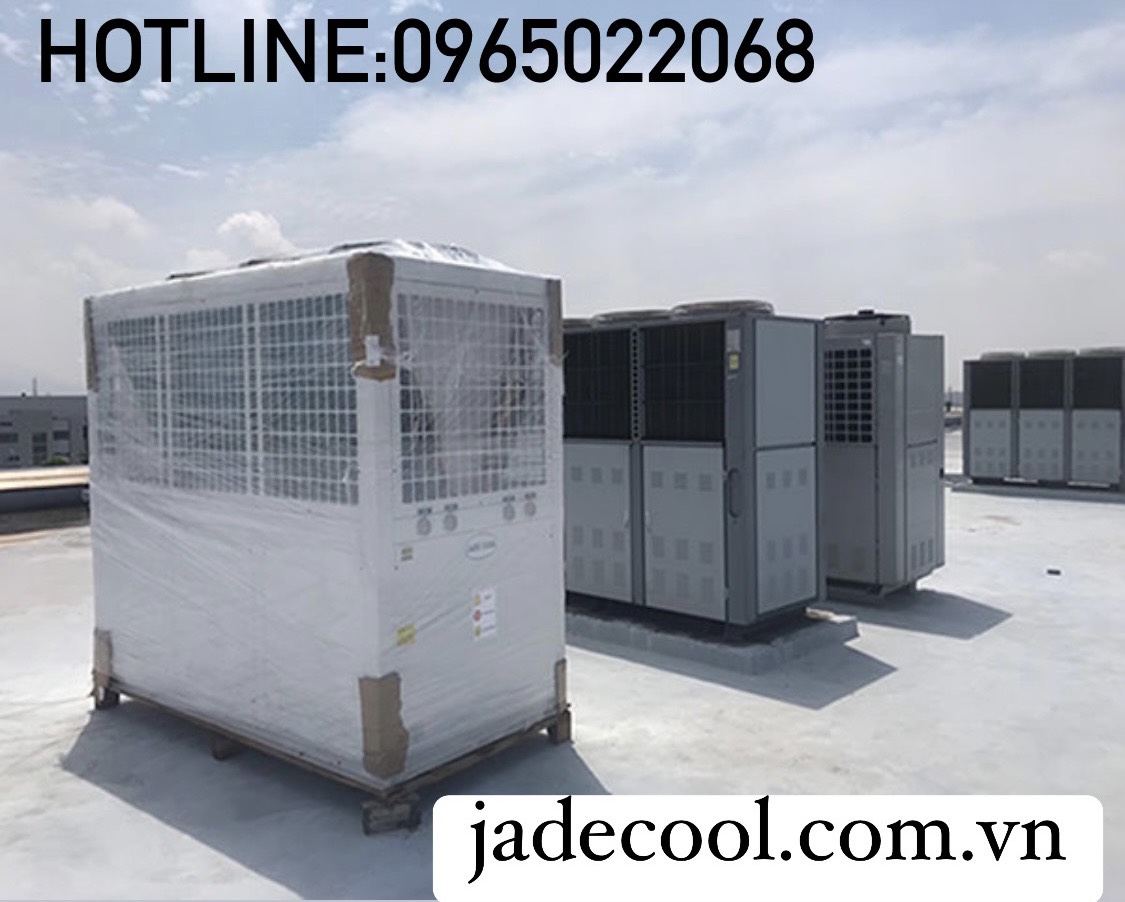

Chiller giải nhiệt gió (Air Cooling Chiller)

 Chiller giải nhiệt gió là một loại máy được sử dụng để sản xuất ra nguồn nước lạnh để làm lạnh các thực phẩm, đồ vật hay sản sinh ra nguồn nước lạnh cho điều hòa trung tâm,... Nước sẽ được làm lạnh thông qua bình bốc hơi (thường sẽ là vào 12 độ và ra 7 độ).

Nguyên lý hoạt động của Chiller giải nhiệt gió

Áp dụng theo sự chuyển đổi lý tính trạng thái của vật chất thì hơi nước sẽ được ngưng tụ thành lỏng, rồi lỏng sẽ được ngưng tụ thành rắn. Rắn lại chuyển sang lỏng, lỏng chuyển sang khí thì sẽ thu được nhiệt. Có nghĩa là lấy nhiệt từ môi trường xung quanh để làm cho môi trường xung quanh bị mất nhiệt và lạnh đi; còn ngược lại, quá trình đó sẽ là tỏa nhiệt.

Nước sẽ được vận chuyển tuần hoàn trong đường ống thông qua chiller làm lạnh xuống còn 7 độ C. Sau đó nó sẽ chảy qua các dàn trao đổi nhiệt FCU/AHU rồi nước lạnh sẽ được trao đổi nhiệt với luồng không khí tuần hoàn trong phòng và làm cho nhiệt độ trong phòng giảm xuống. Nước lạnh bị hấp thụ nhiệt và không khí trong phòng nóng lên khoảng 12 độ C sẽ được bơm tuần hoàn quay ngược trở về chiller, tại đây nước sẽ được làm lạnh xuống 7

Hệ thống giải nhiệt gió không sử dụng tháp hạ nhiệt để giải nhiệt ga mà dùng quạt hút cưỡng bức để hạ nhiệt.

Hiệu suất làm lạnh của nó chỉ bằng 70% so với hiệu suất làm lạnh của chiller giải nhiệt nước.

Thường xuyên phải vệ sinh và bảo dưỡng định kỳ.

Ưu điểm của chiller giải nhiệt gió

Đa dạng công suất, phù hợp với mọi yêu cầu của người tiêu dùng.

Chiller giải nhiệt gió trane có thiết kế nhỏ gọn, tiết kiệm diện tích lắp đặt, dễ vận chuyển.

Có thể làm việc ở những môi trường không có nguồn nước sạch hoặc là nguồn nước chứa hóa chất.

Thiết bị thường được ứng dụng ở những ngành nghề như: Làm mát nhà xưởng, giải nhiệt cho hóa chất và ở những nơi có nguồn nước bẩn.

Với những ưu điểm nổi trội trên, hiện nay hệ thống lạnh Chiller là một phần không thể thiếu của các trung tâm thương mại, các nhà máy công nghiệp.

 Chiller giải nhiệt nước (Water Chiller)

Hệ thống Chiller giải nhiệt nước (Water Chiller)  là một hệ máy làm lạnh nước công nghiệp. Nhiệt độ nước mà hệ thống Chiller tạo ra từ 6 độ C ~ 30 độ C (nhiệt độ bình thường của nước là 30 độ C). Cooling tower hạ nhiệt độ nước nóng từ quá trình sản xuất 90oC ~ 40oC xuống nhiệt độ nước môi trường 30 độ C, đây cũng là nhiệt độ phù hợp cho nhu cầu sản xuất nếu chỉ cần nhiệt độ khoảng 30 độ C.

Nguyên lý hoạt động của chiller giải nhiệt nước :

Cấu tạo Chiller giải nhiệt nước

- Về bản chất thì tháp giải nhiệt đều sử dụng nguyên lý trao đổi nhiệt giữa nước và không khí là truyền nhiệt và bay hơi.

- Cấu tạo thì rất đơn giản gồm : thân vỏ, giàn trao đổi hoặc bề mặt tăng tiếp xúc bằng các tâm đục lỗ theo tầng,tấm ziczac, Quạt tạo luồng gió cưỡng bức, hệ thống giàn phuc, khai đựng, ống thu,….

- Tháp giải nhiệt là thiết bị trao đổi nhiệt cuối cùng trong chu trình nhiệt của hệ điều hòa không khí hoặc giải nhiệt. Nó đẩy nhiệt cuối cùng ra môi trường không khí.

Đây là thiết bị chỉ xuất hiện với hệ thống giải nhiệt bằng nước. Có thể áp dụng cho chiller water cooled, hệ thống giải nhiệt, làm mát thông thường khác.

Chiller giải nhiệt nước gồm 4 phần chính:

1. Máy Nén Lạnh : Gồm có 4 loại

- Máy Nén Piston: Có 2 cấp:

+ Máy nén 1 cấp :máy nhỏ hơn 3HP áp dụng cho dân dụng

+ Máy nén 2 cấp : Má áp dụng cho công nghiệp và máy có công xuất tới hàng 100 HP

- Máy Nén Xoắn Ốc: loại máy nén này có tỉ số nén trung bình nhưng lưu lượng lớn công xuất

- Máy Nén Trục Vít: loại máy nén này có tỉ số nén trug bình nhưng lưu lượng lớn  (công suất >30 HP)

- Máy Nén Li Tâm : Có 2 loại li tâm:

+Loại li tâm nhỏ : turbo 60 tons -300 tons.

+ Loại li tâm lớn : turbo từ 300 tons đến hàng ngàn tons.

2. Dàn Nóng Chiller (Bình ngưng ống chùm):

Ống được làm bằng chất liệu đồng, có dạng thẳng từ đầu này sang đầu kia, nước sẽ được bơm qua giàn ống chùm, và sẽ giải nhiệt cho gas.

3. Dàn Bay Hơi Chiller: Có 3 loại

- Loại khô

- Loại ngập dịch: hiệu suất cao, thường áp dụng cho những máy có công suất > 100 tons lạnh

- Bay hơi bằng tấm PHE INOX ( Plate Heat Exchanger INOX) :

+Dùng cho ngành thực phẩm

+Dùng cho chất lượng nước không đảm bảo điều kiện PH (có PH từ 6.5 đến 7.5)

+Dùng cho ngành hóa chất (ít tác dụng với inox)

4. Tủ Điều Khiển: có tác dụng điều khiển hoạt động của Chiller

- Với máy nén xoắn ốc : Chỉ điều khiển on-of, không có điều khiển tải.

- Với máy nén trục vít : Điều Khiển Giảm tải 25%-50%-75%-100% Bên cạnh đó, sử dụng thêm thanh trượt để làm giảm tỉ số nén.

Ưu điểm của Chiller giải nhiệt nước

- Hệ thống giải nhiệt nước là hệ thống có hiệu suất, tuổi thọ cao.

- Lắp đặt không sợ bị ảnh hưởng đến không gian bố trí.

- Công suất hoạt động lớn từ 5 ton đến trên 1000 ton.

- Thích hợp với công trình lớn hoặc rất lớn.
